Werkzeug:
Zu den technischen Daten: Die Länge habe ich mit 50cm, die Breite innen mit 30cm und die Höhe mit etwa 27cm festgelegt. Die Bereifung (Durchmesser 10cm) habe ich fertig gekauft. Die Seitenwände sind aus mehrfachverleimten Kiefernholz in 12mm Stärke, da es im Baumarkt keine Multiplexplatte dieser Stärke gab. Die Sitz-/Ladefläche besteht aus 18mm Multiplex.
Vorlage/Design
Ich bin leider nicht fähig freihändig ein Auto zu skizzieren und muss auf technische Hilfsmittel zugreifen. Wie beim Klapperstorch habe ich mittels Beamer ein Bild auf Kieferplatte projiziert und abgezeichnet.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh3mJmKfNcjOt5oXBs_XXwD53X-AH1n944BE_mLxGF2pz8zc0xq-Vog4z1ReH1s3EZOEQvl1buCb6P0YaJAI4f_U3rUUvraibtSP2-dRcRFHNSEnbPcVr2IQI8e4U_WRymSgUu1ZvebSbA/s1600/20141124_191542.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgEEJxg6UEyodEEkQLZtjLbWAI7w_2J_wtwDmIozmlH-LoilL_ExhE_M5DHS_QLtr_d5ES3ae6Es9KiyeuVlAwMC5SbNTCowvclRMEev5xww3Gh5UgF_DYXQzKxXpH0UFnTAqyYHKFM5Oo/s1600/20141124_191553.jpg)
So ganz gefallen hat's mir dann doch nicht, deswegen habe ich die Kontur noch etwas geändert, so das Lehne und der Griff später besser befestigt werden können.
Haltegriff und Lehne sollen einen Winkel von 20° haben
Ich hatte auch eine fleißige Helferin :-)

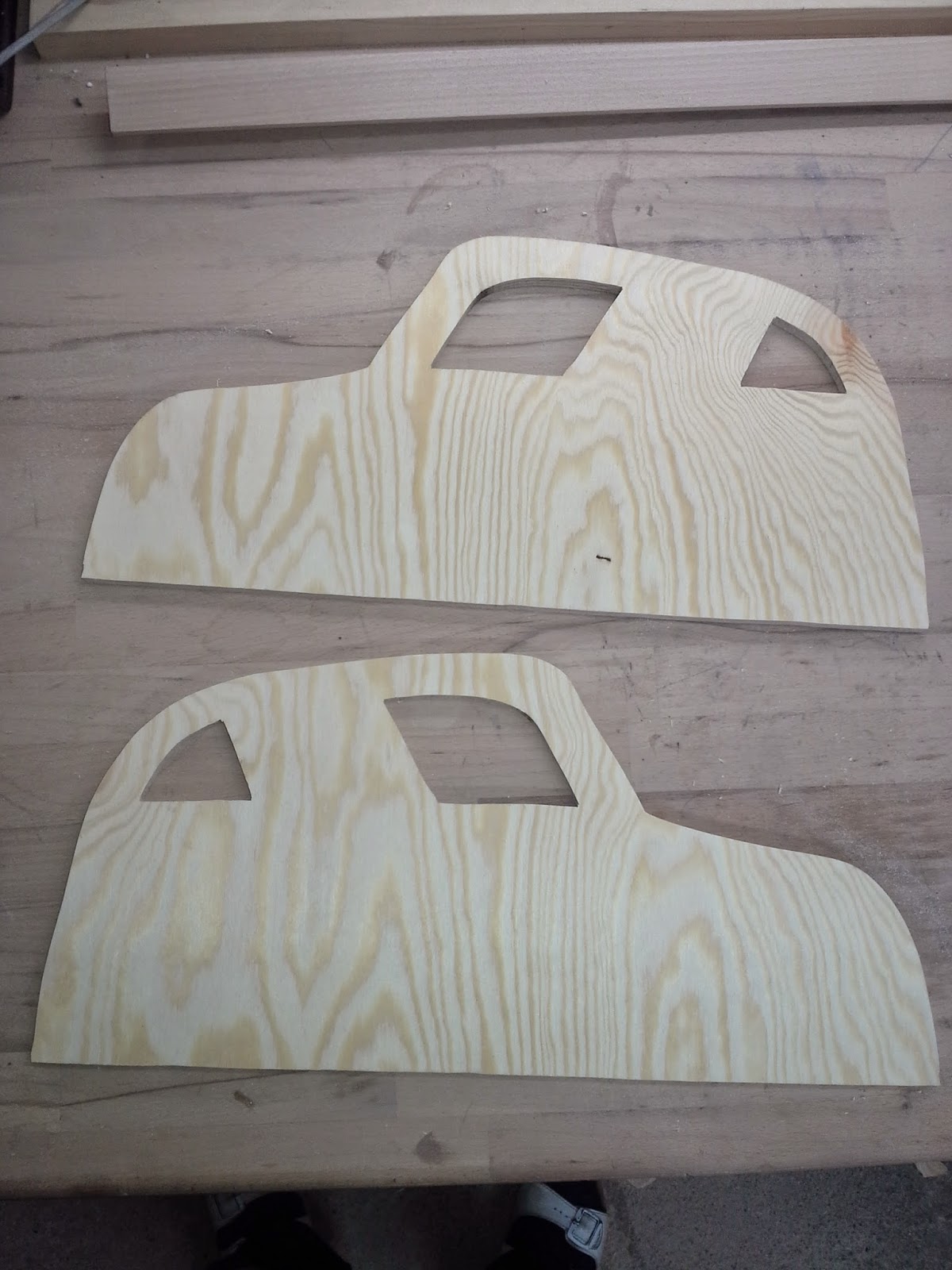

Damit die beiden Seitenteile nicht extra geschnitten werden müssen, schraubt man am besten die zwei Kieferplatten übereinander. Hier sollten zuerst die Fenster ausgeschnitten werden, da beim Schneiden des Umrisses die Fixierung der zwei Platten verloren geht.
Sitz- oder Ladefläche
Weiter geht's mit der Sitzfläche und Rückenlehne.
Die Sitzfläche hat eine Länge von 26cm, die Rückenlehne ist etwa 20cm lang. Der Winkel beträgt wie oben beschrieben 20°. Bei einer Breite von 30cm lassen sich die Teile mit der Kappsäge problemlos schneiden.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhRKrdupag8LUDZTy84oBZirSLS40LUdewYl2WLf2ns-7-5AUywsNKxTDsT28PMZu7goJxqIhyUNpjwesKU-CxPAtfMT5ryK0-WUZ6lmDVsNMD9bWavmNDSDJAy1KPUlWV3VkKC96M2SNM/s1600/20141129_130641.jpg)
Bevor die Einzelteile mittels Flachdübel
Damit der Kleine auch sein Spielzeug durch die Gegend führen kann habe ich vorne noch eine Leiste spendiert.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi7Kx5HGQrJSEM02XZTQvDvJW7Ox5zE1tD1kH3btZUDieCaUuJ2qhfERkU_FSvggrBRq3H_XAWG-kd5kSJ0nVxhjq4yZwzv8XV0i9Ij90Puvv0fTB4r6v2SVPmh6GI3-Hvs0YA6cZ2AT0g/s1600/20141129_145223.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg63-S4wIvKlgyXjP8QUuITcWp4WSol5mePHNwSCVbQD0WW6Nt2KP_uO-6AvpQx7Atdw05Oz4Tpk6-e8Uy5nxxkH0wwIfF39zZzr1BMphcX6BUJsy7h5s_nq9xM8cNTUzq2tHEBk4l-K4c/s1600/20141202_200718.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEij-eqMpv0PhllK2J6xwKr3Pm6_9ApBfqxeX_-kewEi8s5T3ScUSNR7d-sl6Zy8_jyI7hhZ4eBxgSyiepgTuURUH8uePDP8cRkotNB7OZonWSka6FX2ehsM4dYkcuC6PZd7XmL_khe9F2I/s1600/20141202_200640.jpg)

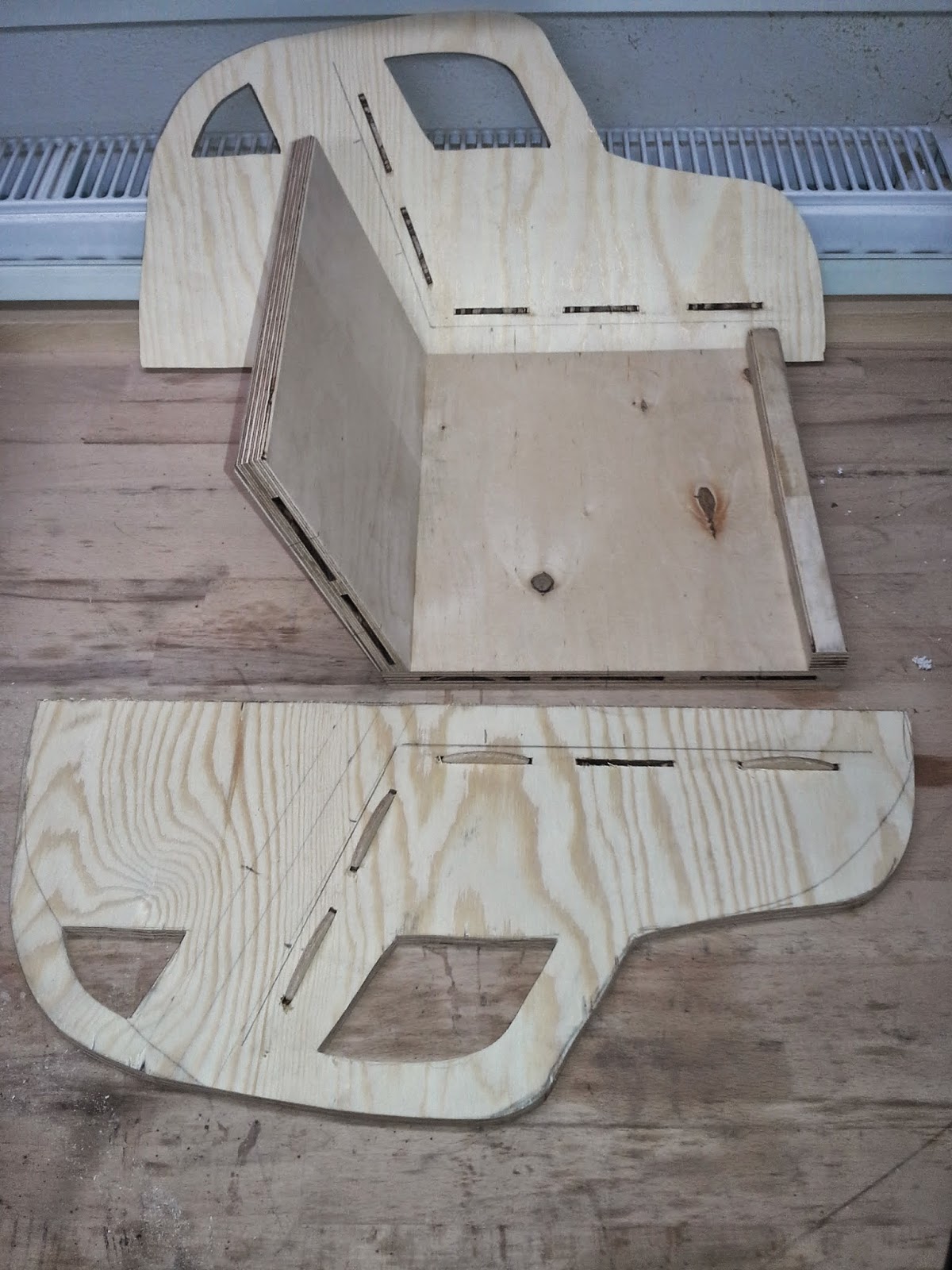

Seitenteile und Sitzfläche verbinden (ohne Leim!)
Wenn der Leim in der Sitzfläche getrocknet ist, kann die Kontur auf die Seitenteile übertragen werden. Da die Seitenteile nur 12mm stark sind muss die Flachdübelfräse auf kleinere Dübel umgestellt werden. Die Bodenfreiheit (ohne Räder) beträgt 3 cm.
Zusammengesteckt (ohne Leim) sieht es schon recht brauchbar aus.
